可曲撓橡膠彎頭，簡稱橡膠彎頭，是由織物增強的橡膠件與平形活接頭、松套金屬法蘭或螺紋管法蘭組成，用于管道隔振降噪、補償位移的彎頭。

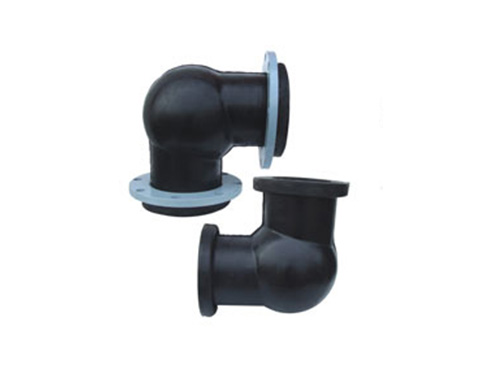

WTX型可曲撓橡膠彎頭是由內膠層、增強層、外膠層模壓硫化成型的橡膠彎球頭和松套金屬法蘭組成。它耐壓高、彈性好，位移補償量大、吸振降噪效果明顯，安裝維修方便，便利金屬管路的轉向施工，便于目前廣泛應用的各種金屬彎頭、新穎的管路柔性連接器材�？蓮V泛用于建筑給水排水、暖通空調、冶金、化工、造紙、衛生、船舶、消防、制藥等行業的各種管道系統的柔性連接。WTX型可曲撓橡膠彎頭該產品安裝方便、性能優越、使用壽命長，質量保證，是你理想選擇!
WTX可曲撓橡膠彎頭的使用范圍與用途：
使用范圍：
由于可曲撓橡膠彎頭具有良好的綜合性能，所以它廣泛用于化工、建筑、給水、排水、石油、輕重工業、冷凍、衛生、水暖、消防、電力等基礎工程。
使用說明：
高層給水使用橡膠彎頭時，管道有固定支撐或固定托架，否則產品應安裝防拉脫裝置。固定支撐或托架的力大于軸向力，否則也應安裝防拉脫裝置。
技術參數：

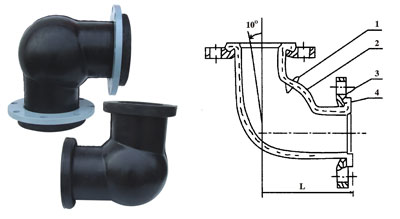

WTX型可曲撓橡膠彎頭材料表
| 序號 | 部位 | 材料 |
| 1 | 主體 | 特種橡膠 |
| 2 | 增強層 | 聚酯簾布 |
| 3 | 骨架 | 硬鋼絲繩 |
| 4 | 法蘭 | Q235 |
WTX型可曲撓橡膠彎頭技術參數
|
項目
|
型號
|
wtx-1
|
wtx-2
|
wtx-3
|
|
工作壓力MPa
|
1.0
|
1.6
|
2.5
|
|
|
爆破壓力MPa
|
2
|
3～32
|
4.5
|
|
|
真空度KPa （mmHg）
|
53.3(400)
|
86.7(650)
|
100(150)
|
|
|
適用溫度℃
|
-15～+100(特殊可達-30～+100）
|
|||
|
適用介質
|
空氣、壓縮空氣、水、海水、熱水、油、酸、堿 等化學物質 |
|||
|
公稱通徑DN
|
長度mm
|
各向允許位移mm
|
||||||
|
mm
|
inch
|
X
|
X’
|
Y
|
Y’
|
Z
|
Z’
|
|
|
50
|
2
|
140
|
20
|
16
|
20
|
16
|
16
|
16
|
|
65
|
|
140
|
20
|
16
|
20
|
16
|
16
|
16
|
|
80
|
3
|
150
|
20
|
16
|
20
|
16
|
16
|
16
|
|
100
|
4
|
160
|
20
|
16
|
20
|
16
|
16
|
16
|
|
125
|
5
|
180
|
20
|
16
|
20
|
16
|
16
|
16
|
|
150
|
6
|
200
|
20
|
16
|
20
|
16
|
16
|
16
|
|
200
|
8
|
230
|
20
|
16
|
20
|
16
|
16
|
16
|
|
250
|
10
|
280
|
20
|
16
|
20
|
16
|
16
|
16
|
|
300
|
12
|
305
|
20
|
16
|
20
|
16
|
16
|
16
|
|
350
|
14
|
320
|
25
|
18
|
25
|
18
|
18
|
18
|
|
400
|
16
|
320
|
25
|
18
|
25
|
18
|
18
|
18
|
|
450
|
18
|
320
|
25
|
18
|
25
|
18
|
18
|
18
|
|
500
|
20
|
350
|
28
|
22
|
28
|
22
|
22
|
22
|
|
600
|
24
|
350
|
28
|
22
|
28
|
22
|
22
|
|
